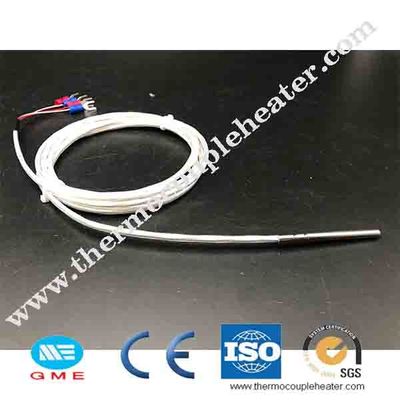

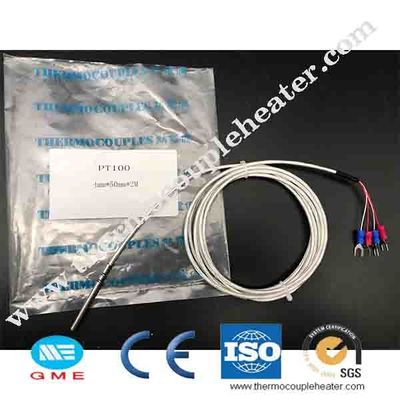

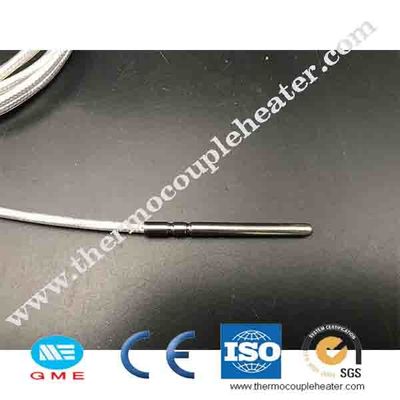

Sensor de temperatura PT100 do par termoelétrico do fio IP68 3

sensor de temperatura impermeável pt100 de 3 pares termoelétricos da resistência térmica da ponta de prova dos fios

Descrição:

Quanto para ao par termoelétrico, nós rachamos a palavra: Pinta e 100. A pinta é o símbolo químico para a platina, 100 é a resistência no ohm do Pt100 em 0 °C. As mudanças da resistência (fearly lineares) com temperatura são: 0,385 Ohm/°C para o europeu e 0,392 Ohm/°C para elementos americanos. Assim, medindo a resistência nós podemos calcular a temperatura. Nunca use um Pt100 europeu com um instrumento americano a menos que você souber que está ajustado para o fator de conversão direito (chamou geralmente ‘alfa "). Na inglês Pt100 é chamado igualmente um elemento da RTD, significando o detector da temperatura da resistência.

Um sensor RTD ou Pt100 é conectado com os dois, três ou quatro fios ao dispositivo de medição. nós aprendemos que nós de fato estamos medindo a resistência para determinar a temperatura. Agora ao medir a resistência do elemento de detecção, nós igualmente medimos a resistência das ligações e os cabos usaram-se. Isto dá um erro! Para compensar este, o tipo de três fios (ponte) é usado, dando bastante precisão na maioria de aplicações industriais. Melhore mesmo a precisão é possível com um Pt100 de quatro fios (aplicações do laboratório). Nosso painel Pt100 montou indicadores tem uma compensação deslocada ao usar dois sensores do fio.

Se você quer a precisão alta, por exemplo melhor então 0.5°C entre 0 e 100°C, vá para o Pt100.

Especificação:

Sensor de temperatura:

1: NTC, R25=10K, B25/85=3435

2: PT100

3: PT1000

4: Vista geral rápida

Sensor de temperatura IP68 0.6m, 1.5m, 2.5m, 3m, cabo de 6 m, °C -50 A 105

A precisão alcançou agradecimentos às soluções técnicas adotadas no desenvolvimento destes sensores e a confiança provada pelos testes executados para fazer NTC sonda transdutores seguros e disponíveis para a temperatura de medição.

A escala de sensores de temperatura do IP 68 inclui agora a série de TS* (com os dois sensores da imersão, NTC e PT100, PT1000 novos apropriados exclusivamente para aplicações hydronic) e um novo passagem-através do sensor de temperatura a ser usado nas aplicações mais frias da explosão, onde o sensor é usado medindo a temperatura no coração do produto.

Tempe de funcionamento. escala -50+150°c

C.A. do strengh 2750V de Dielectronic para um segundo

Segundo térmico da constante de tempo max 25

Umidade (RH de 60°c 95%) x1000hours resistente
