O Kapton isolou o tipo fio do condutor/revestimento da extensão do par termoeléctrico de K

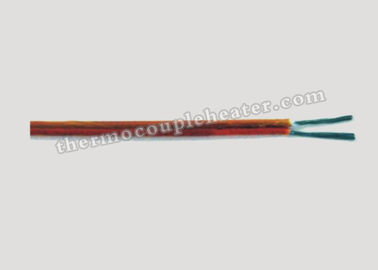

Cabo de compesação do par termoeléctrico com o revestimento isolado Kapton do condutor e do Kapton (KP+KP)

Especificações:

1. Calibração: K, J, T, E, N, S, R

2. Material de isolação do condutor: kapton

3. Material interno do protetor: SSB

4. Material de isolação do revestimento: kapton

5. Material exterior do protetor: SSB

6. Temperatura máxima: 400℃7.

7. Constructure: KP+KP

Descrição:

Os pares termoeléctricos são amplamente utilizados medir a temperatura. Isto trabalha no efeito termoelétrico; por meio de que um metal gerará uma tensão quando aquecido. Tomando a tensão do diferencial gerada quando dois metais diferentes no mesmo circuito lhe são aquecidos é possível para medir mudanças na temperatura como uma mudança na tensão.

A fim obter uma medida exata, os metais caros são de uso geral dentro da ponta de prova própria da temperatura. Para o cabo longo corre contudo, o custo destes metais transforma-se fabricação proibitiva e por essa razão do cabo uma escala de cabos da extensão e da compensação. Como o padrão, o cabo oferece os pares termoeléctricos da classe 1 que fornecem a tolerância a mais apertada e a maioria de medidas exatas.


O cabo de compesação é da composição diferente ao cabo de extensão (usa a alternativa, umas ligas mais baratas) mas tem uma temperatura similar. o relacionamento sobre uma escala limitada, e deve somente ser usado juntando-se a pares termoeléctricos a seus instrumentos de medição. Pode somente ser usado em temperatura ambiental limitada, geralmente não mais altamente do que 800℃.

Também, o cabo de compesação é menos exato do que o cabo de extensão em termos dos valores térmicos da tolerância (tipicamente dobro).

Com corridas longas do cabo, o cabo pode precisar de ser selecionado e enterrado em uma extremidade (no instrumento) para minimizar o recolhimento do ruído (interferência) no circuito de medição. Os tipos alternativos de construção selecionada do cabo estão disponíveis e estes incluem o uso do cobre ou da seleção de Mylar.

Aplicações:

O cabo de extensão de par termoeléctrico consiste em condutores da mesma natureza que os elementos do par termoeléctrico e que estende esta à junção da referência dos pares termoeléctricos.

Geralmente há quatro tipos de material de isolação para o cabo de extensão: fibra de vidro, Teflon, PVC e silicone. Trançado de bronze trançado e estanhado de aço inoxidável é igualmente de uso geral no cabo.

Os clientes das áreas diferentes exigem possivelmente o estilo diferente da cor para o cabo, todo o padrão de cor estão disponíveis mediante solicitação.

Vantagens competitivas

1. Nossa precisão da medida do cabo de par termoeléctrico pode alcançar o nível da categoria 1
2. 10.000 medidores sem junções
3. Cor-codificado pode cumprir as exigências de (ASNI, RUÍDO, JAP, IEC… etc.)
