Detalhes do produto:
Condições de Pagamento e Envio:
|
China
| Nome do produto: | Fio da liga do par termoeléctrico | Composição Química: | Si do Ni do Cr do Ni |
|---|---|---|---|
| Faixa de temperatura: | 0~1600℃ | Teoria: | Sensor de temperatura |
| Uso: | Industrial, acessórios do par termoeléctrico | Tipo: | K/J/E/N/T/R/S/B |
| Dimensões: | 0.1-10mm | Tratamento: | recozimento |
| Realçar: | acessórios do par termoeléctrico,peças e componentes do par termoeléctrico |
||

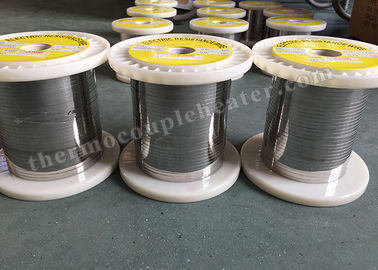

Fio da liga do par termoeléctrico
1. Introdução do resumo do fio da liga do par termoeléctrico
Os pares termoeléctricos são amplamente utilizados dentro da indústria como um método de medir a temperatura e o fio do par termoeléctrico é os meios transferir a medida da fonte aos instrumentos de gravação.
O princípio de juntar-se dois metais diferentes para criar uma tensão é a base para todos os pares termoeléctricos e nós fabricamos os tipos principais e as categorias para encontrar a vasta gama de aplicações dos instrumentos de medição pequenos às plantas pesadas do produto químico e da produção de electricidade.
2. Parâmetro do fio da liga do par termoeléctrico.
3. Como escolher o fio da liga do par termoeléctrico
Fio do par termoeléctrico, tipo desencapado k do fio do par termoeléctrico
1) Datilografe K (cromel/alumel)
O tipo K é o par termoeléctrico “de uso geral”. É baixo custo e, devido a sua popularidade, está disponível em uma grande variedade de pontas de prova. Os pares termoeléctricos estão disponíveis no °C -200 à escala de +1200 °C. A sensibilidade é aproximadamente 41 µV/°C. Use o tipo K a menos que você tiver uma boa razão não a.
2) Datilografe E (cromel/Constantan)
O tipo E tem um a rendimento elevado (68 µV/°C) que lhe faz o poço - serido ao uso (criogênico) da baixa temperatura. Uma outra propriedade é que é não-magnética.
3) Datilografe J (ferro/Constantan)
Escala limitada (- o °C) 40 a +750 faz o tipo J menos popular do que o tipo K. A aplicação principal é com equipamento velho que não pode aceitar pares termoeléctricos “modernos”. Os tipos de J não devem ser usados acima do °C 760 porque uma transformação magnética abrupta causará o decalibration permanente.
4) Datilografe N (Nicrosil/Nisil)
A estabilidade e a resistência altas à oxidação de alta temperatura fazem o tipo N apropriado para medidas de alta temperatura sem o custo de tipos da platina (B, R, S). Projetou ser um tipo “melhorado” K, ele está tornando-se mais popular.
Fio do par termoeléctrico, fio de platina
1) O par termoeléctrico datilografa B, R e S são todos os pares termoeléctricos “nobres” do metal e exibem características similares. São os mais estáveis de todos os pares termoeléctricos, mas devido a sua baixa sensibilidade (aproximadamente 10 µV/°C) geralmente são usados somente para a medida de alta temperatura (°C) >300.
2) Datilografe B (platina/ródio)
Serido para medidas de alta temperatura até o tipo pares termoeléctricos de 1800 °C. raramente de B (devido à forma da curva do theirtemperature/tensão) dê a mesma saída em 0 °C e em 42 °C. Isto fá-los inúteis abaixo de 50 °C.
3) Datilografe R (platina/ródio)
Serido para medidas de alta temperatura até uma baixa sensibilidade de 1600 °C. (10 µV/°C) e o custo alto as fazem inoportunas para o uso de uso geral.
4) Datilografe S (platina/ródio)
Serido para medidas de alta temperatura até uma baixa sensibilidade de 1600 °C. (10 µV/°C) e o custo alto as fazem inoportunas para o uso de uso geral. Devido a seu tipo alto S da estabilidade é usado como o padrão da calibração para o ponto de derretimento do ouro (1064.43°C).
Ao selecionar tipos do par termoeléctrico, assegure-se de que seu equipamento de medição não limite a escala das temperaturas que podem ser medidas. É alistada abaixo a escala das temperaturas que 8 o canal Pico TC-08 pode medir.

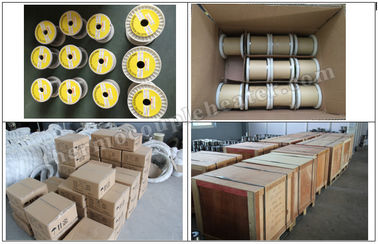

4. Informação da embalagem
5. Transporte
