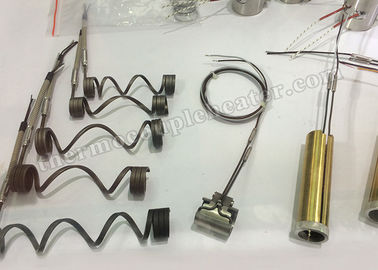

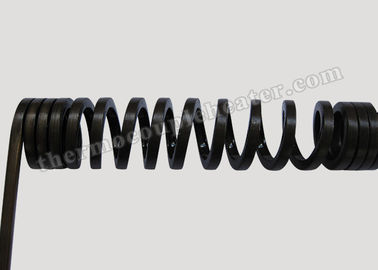

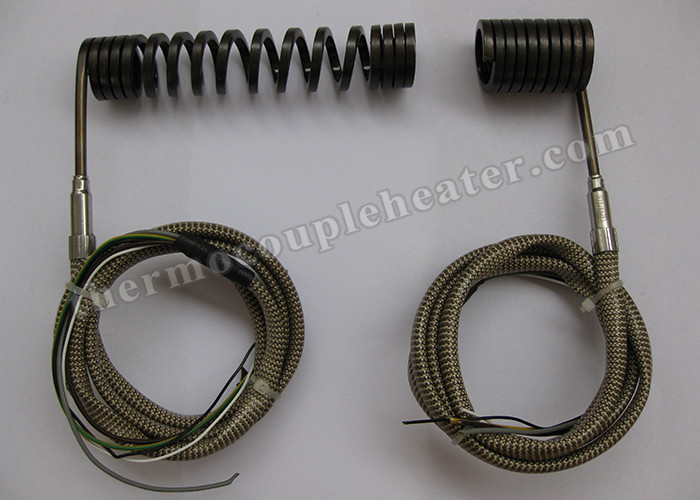

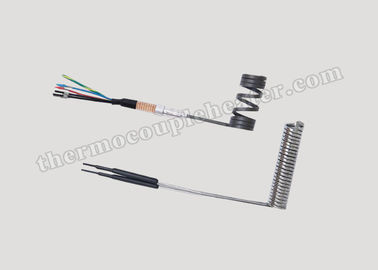

Serpentina de aquecimento 4.2x2.2mm quente Moistureproof do corredor com par termoeléctrico de J
1. Introdução do resumo da serpentina de aquecimento
Fio quente do calefator de Alemanha do uso do calefator de bobina do corredor do metal global de Wuhan, magnésio da pureza alta de Estados Unidos
material do óxido, e tecnologia de processamento restrita. Há um vários secção transversal e tamanho para a escolha, tal
como quadrado, circularmente e liso, forneça o calefator elétrico do elevado desempenho aquecendo campos quentes do molde e do othe do corredor.
Temperatura máxima até o ºC 650, a integração do calefator do par termoeléctrico da temperatura para o preciso
o controle de temperatura, pode fornecer o tratamento de superfície do par termoeléctrico de K, de J, de E, do sopro e do enegrecimento, também
pode fornecer a superfície brilhante.
2. Características da serpentina de aquecimento
a. Desempenho muito bom da uniformidade do aquecimento na área de aquecimento.
b. A tampa isolada interior, mesma que o GC alemão.
c. A isolação alta (ohm mais de 500M) e a resistência de alta pressão (1000V acima), podem encontrar o special
exigência se os clientes precisam.
d. A umidade-prova pode ser IP65, apropriado para trabalhar em condições más.
3. Parâmetro da serpentina de aquecimento.
- Configuração padrão
- Material: 304
- Comprimento não aquecido (L1): 45mm
- Conector (lado frio) (DxU):
- Secção transversal quadrado: Ф7.6x26mm
- Secção transversal liso redondo: Φ7.5x29mm, Φ3.5x40mm
- Linhas eléctricas, comprimento do fio aterrando (L): 1000mm
- Revestimento: Estabelecimento, preto e outro do revestimento da fibra de vidro do silicone
- Par termoeléctrico: Tpye de J
- Comprimento de compesação do fio de ligação (L): 1000mm
- Tratamento de superfície: limpar com jato de areia, preto, polimento
|
Calefator de bobina da mola (série de H)
|
3.0x3.0
3.3x3.3
4.0x2.0
4.2x2.2
4.5x2.7
|
Φ3.0
|
Φ4.0
|
Φ5.0
|
3.5x3.5
4.0x4.0
|
5.0x5.0
|
|
Tensão
|
220V, 230V, 240V
|
|
Tolerância 115W-200W do poder
|
+/--10%
|
|
Tolerância 201W-2000W do poder
|
+5%-10%
|
|
Para fora comprimento do revestimento
|
30mm~280mm
|
|
Diâmetro da luva interna/diâmetro envolvido
|
10mm~42mm
|
|
Comprimento de Unheating
|
45mm
|
|
Densidade de poder máxima
|
² de 9W/cm
|
|
Tolerância do comprimento do aquecimento
|
+/-0.05mm
|
|
Tolerância do comprimento de Unheating
|
+/--2,5%
|
|
Identificação d ≤20mm da tolerância
|
Sem luva interna: - 0.15mm
Com luva interna: 0.05mm~0.10mm
|
|
Identificação d 20mm~30mm da tolerância
|
Sem luva interna: - 0.20mm
Com luva interna: 0.05mm~0.10mm
|
|
Identificação d ≥30mm da tolerância
|
Sem luva interna: - 0.25mm
Com luva interna: 0.05mm~0.10mm
|
|
Secção transversal da tolerância
|
+/-0.15mm
|
+/-0.20mm
|
|
Par termoeléctrico
|
K, J, E
|
Nenhum
|
|
Material
|
304.321.316
|
|
Temperatura de trabalho máxima
|
650℃
|
|
Morre a força elétrica
|
800V
|
1000V
|
4. Aplicação da serpentina de aquecimento
Esta serpentina de aquecimento é aplicada extensamente para o sistema quente do corredor, indústria plástica, maquinaria de empacotamento, médica
equipamento, processo de moldação, a outra indústria elétrica do aquecimento, etc….
