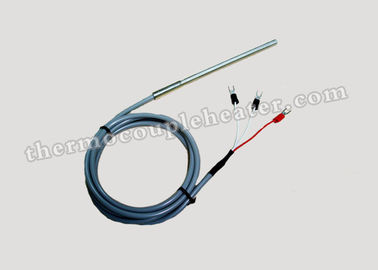

A RTD de uso geral métrica Pt100 do par termoeléctrico do tubo/fio sonda 316SS

Pontas de prova de uso geral da RTD métrica Pt100 do tubo e do fio

Descrição do produto:

Os detectores da temperatura da resistência (RTD) detectam exatamente a temperatura com um grau excelente de repetibilidade e de permutabilidade dos elementos. A RTD é composta de determinados elementos metálicos cuja a mudança na resistência é uma função da temperatura. Na operação, uma corrente pequena da excitação é passada através do elemento, e a tensão, que é proporcional à resistência, então é medida e convertida às unidades de calibração da temperatura. O elemento da RTD é fabricado enrolando um fio (elementos da ferida do fio) ou chapeando um filme (elementos do filme fino) em um núcleo cerâmico ou de vidro e selando o elemento dentro de uma cápsula cerâmica ou de vidro.
Desde que a maioria de RTDs tem uma baixa resistência inicial, frequentemente 100 ohms, e têm uma pequena alteração na resistência pela unidade de variação da temperatura, a resistência do fio de ligação é compensada frequentemente com uns três ou uma configuração de quatro fios da ponte construído nos dispositivos de medição. Selecionando os elementos apropriados e o revestimento protetor, RTDs pode operar-se em uma variação da temperatura (- 200 a 650) do °C [- 328 a 1202] °F.

Especificação:

Característica:

°F da variação da temperatura -328 (- °C) 200 através do °F +1562 (°C) +850

Temperatura padrão avaliada para o °F até 1112 do uso (°C) 600

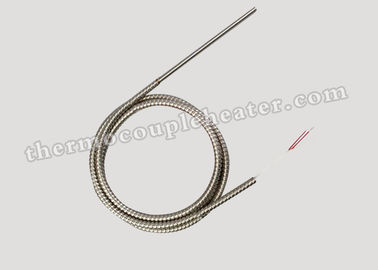

Bainhas rígidas e dobráveis

o ® revestiu as pontas de prova disponíveis

Elementos 100 ou 1000 ohms, classe A (0,06%) ou B (0,12%)

Europeu da curva 100 ohms @ 0 ohms do °C= 0,00385/ohm/grau C

Americano da curva 100 ohms @ 0 ohms do °C =0.00392/ohm/grau C

De fita fina ou fio-ferida, platina, níquel ou cobre

Diâmetro da bainha: 3mm, 4mm, 5mm, 6mm

Comprimento da bainha: não há nenhum limite superior no comprimento da bainha. O comprimento prático mínimo é 2 polegadas.

Configurações da ligação: duplo do fio 2, 3 & 4 único + elemento,

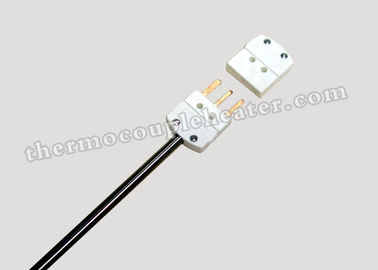

Padrão & costume rápidos das desconexões

Cercos: padrão e à prova de explosões

Transmissores: 4-20 isolado miliampère, trilho do RUÍDO e montagem principal, padrão & à prova de explosões.

Thermowells

Aplicação:

A RTD de uso geral métrica Pt100 do tubo e do fio foi projetada ser usada na área abaixo,
Automotivo, pilhas do teste do motor
Co-energia, solar, carvão-gasificação, combustível, & nuclear fósseis
Células combustíveis
Alimento & bebida
Fornos & refrigeradores
Processos industriais
Médico
Fármacos
Químico & petroquímica
R&D
