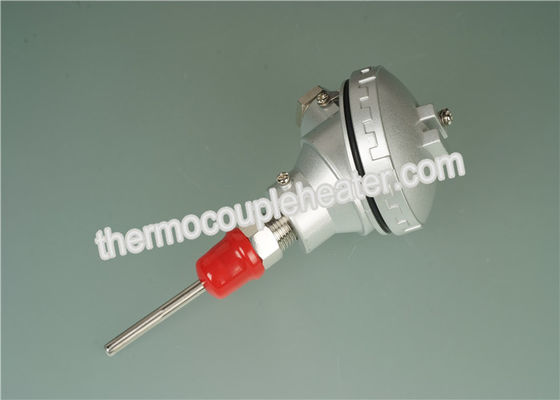

RTD do par termoelétrico de Assemblied do diâmetro 12 dos SS 304 para o sensor de temperatura

Par termoelétrico de Assemblied do diâmetro 12 dos SS 304 para o sensor de temperatura

1. Descrição

Os conjuntos industriais do par termoelétrico são usados no processo e nas indústrias energéticas onde os pares termoelétricos são instalados em linhas ou em embarcações da tubulação. Este tipo de conjunto consiste em três porções básicas, a cabeça da conexão, elemento de detecção e thermowell ou tubo da proteção. Selecionar o conjunto apropriado envolve a consideração de diversos fatores que incluem a temperatura do processo, o ambiente, a pressão do líquido ou de gás, o tamanho da tubulação ou da embarcação e a velocidade de fluxo.

2. Especificação

3. Característica

1. O sensor pode ser montado em um thermowell ou diretamente em um processo com o uso de caber fixo, a mola ou de compressão do processo. „
2. O conjunto pode ser fornecido com ou sem um transmissor. Os transmissores convertem o milivolt entrado do par termoelétrico a uma saída análoga ou digital linear (geralmente 4-20 miliampère). Este sinal reduz irregularidades potenciais no circuito e nega a exigência para o fio da extensão do par termoelétrico. „
3. O conjunto tem aprovações elétricas para lugar perigosos à prova de explosões, a segurança intrínseca, a proteção do ingresso e as áreas do uso geral. „
4. Os sensores de par termoelétrico disponíveis para este conjunto são fornecidos com uma variedade de materiais da bainha que incluem ligas resistentes inoxidáveis dos aços, a resistente à corrosão e a de alta temperatura da oxidação. „
Os diâmetros do par termoelétrico variam de 0,125 polegadas a 0,250 polegadas e 2 milímetros a 8 milímetros. Os diâmetros padrão são 0,125 polegadas & 0,250 avançam igualmente 3 milímetros & 6 milímetros. „
5. As variações da temperatura do par termoelétrico são dependentes do diâmetro da bainha & do condutor, da calibração do elemento, e do material da bainha. „
6. Uma variedade de extensões do pescoço são possíveis. Fornecem um dispositivo bonde do cerco (cabeça da conexão) ao processo ou ao thermowell. As extensões padrão do pescoço são o bocal-união-bocal ou o tubo rosqueado homem do pescoço. Estas extensões permitem a rotação direcional da cabeça para a fiação do campo assim como uma desconexão rápida positiva do conjunto do processo ou do thermowell.

4.  Aplicação

1. Indústrias químicas e petroquímicas
energia do „ 2. e tecnologia do central elétrica
fornalhas, estufas, fornos e caldeiras do „ 3.
4. Incineradores
maquinaria do „ 5., planta e medida do tanque
indústrias de petróleo e gás do „ 6.
exploração e perfuração a pouca distância do mar do „ 7.
controle do encanamento do „ 8.
poder e utilidades do „ 9.
10. Polpa e papel
água e tratamento de águas residuais do „ 11.

5. Entrega
