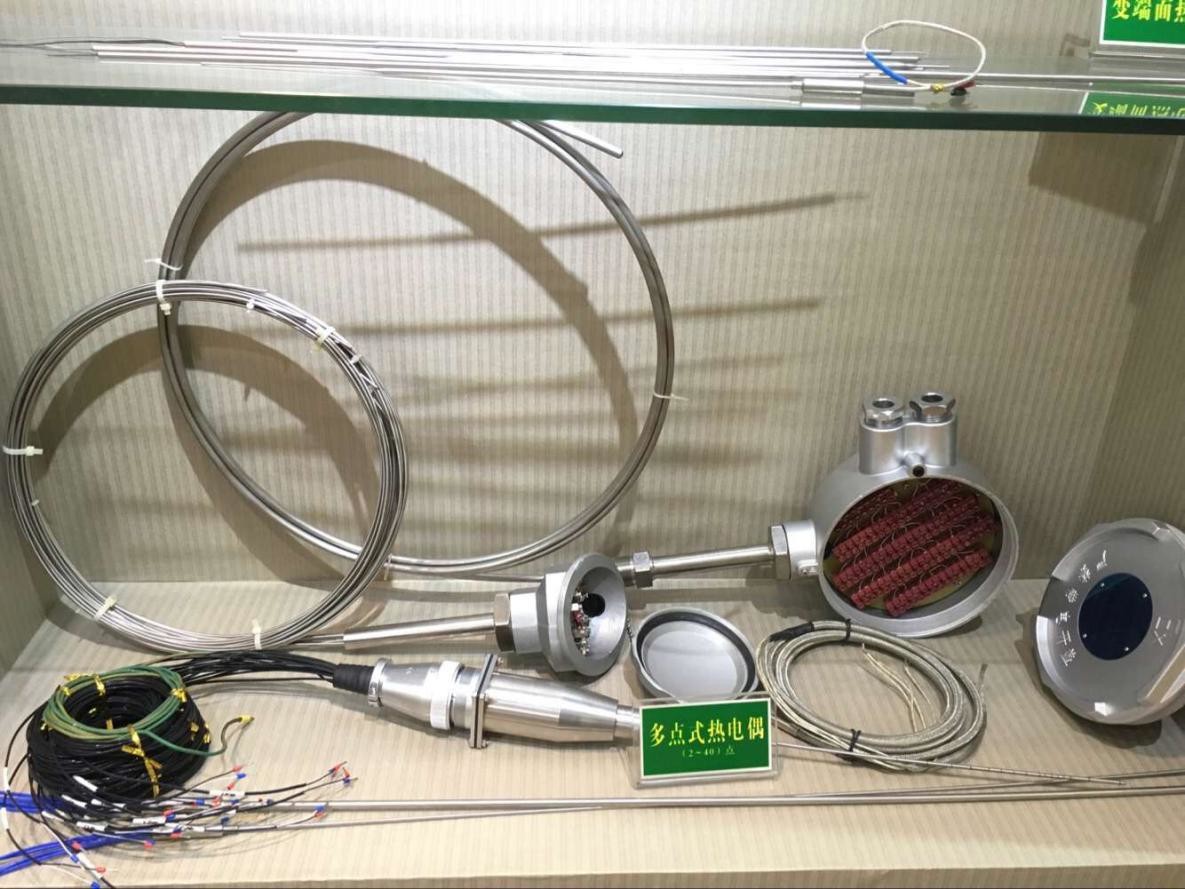

Sensor de temperatura multiponto da RTD do par termoelétrico de Assemblied para a indústria

Sensor de temperatura multiponto da RTD do par termoelétrico de Assemblied para a indústria

Aplicação:

Aplicável para measuing da temperatura nos pontos diferentes no local, amplamente utilizados nos grandes tanques etc. da síntese do adubo químico da torre ou de armazenamento.

Parâmetros:

DATILOGRAFE K (NICR-NI EX),

VARIAÇÃO DA TEMPERATURA: -200C a +1000C,

MATERIAL DA BAINHA: SS, INCONEL,

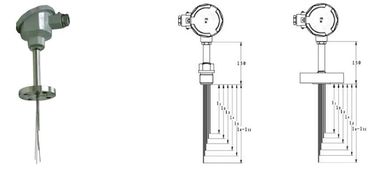

FLANGE 1-1/2 DA CONEXÃO DENTRO,

DIÂMETRO DA INSERÇÃO: COMPRIMENTO personalizado, TOTAL: personalizado,

FFT: RF 150 LIBRAS, 4-STAGE MULTIPONTO;

CAIXA DE CONEXÃO: personalizado com terminais,

DE AÇO INOXIDÁVEL, 4 GLÂNDULAS DE CABO, M20 X 1,5 (BRONZE),

COMPRIMENTO DO TUBO DA EXTENSÃO (K): personalizado,

COMPRIMENTOS DA INSERÇÃO: personalizado,

LIMITE DO ERRO: CLASSE 1.

Características:

1. O sensor pode ser montado em um thermowell ou diretamente em um processo com o uso de caber fixo, a mola ou de compressão do processo. „

2. O conjunto pode ser fornecido com ou sem um transmissor. Os transmissores convertem o milivolt entrado do par termoelétrico a uma saída análoga ou digital linear (geralmente 4-20 miliampère). Este sinal reduz irregularidades potenciais no circuito e nega a exigência para o fio da extensão do par termoelétrico. „

3. O conjunto tem aprovações elétricas para lugar perigosos à prova de explosões, a segurança intrínseca, a proteção do ingresso e as áreas do uso geral. „

4. Os sensores de par termoelétrico disponíveis para este conjunto são fornecidos com uma variedade de materiais da bainha que incluem ligas resistentes inoxidáveis dos aços, a resistente à corrosão e a de alta temperatura da oxidação. „
Os diâmetros do par termoelétrico variam de 0,125 polegadas a 0,250 polegadas e 2 milímetros a 8 milímetros. Os diâmetros padrão são 0,125 polegadas & 0,250 avançam igualmente 3 milímetros & 6 milímetros. „

5. As variações da temperatura do par termoelétrico são dependentes do diâmetro da bainha & do condutor, da calibração do elemento, e do material da bainha. „

6. Uma variedade de extensões do pescoço são possíveis. Fornecem um dispositivo bonde do cerco (cabeça da conexão) ao processo ou ao thermowell. As extensões padrão do pescoço são o bocal-união-bocal ou o tubo rosqueado homem do pescoço. Estas extensões permitem a rotação direcional da cabeça para a fiação do campo assim como uma desconexão rápida positiva do conjunto do processo ou do thermowell.
