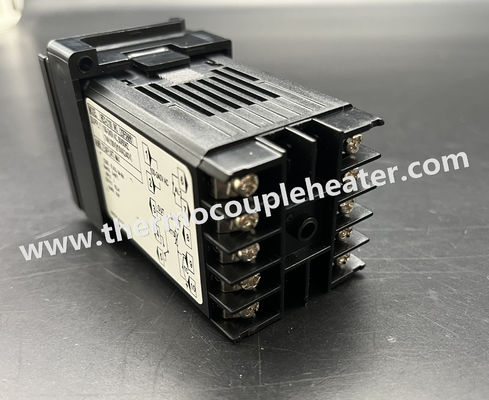

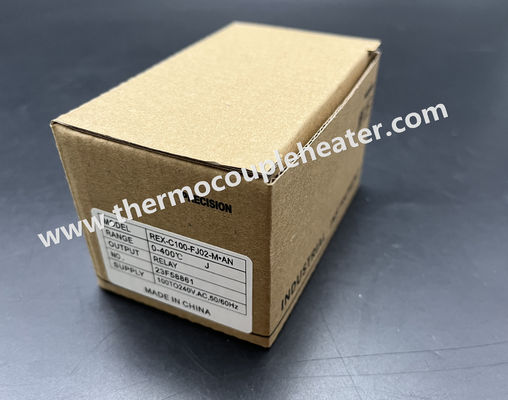

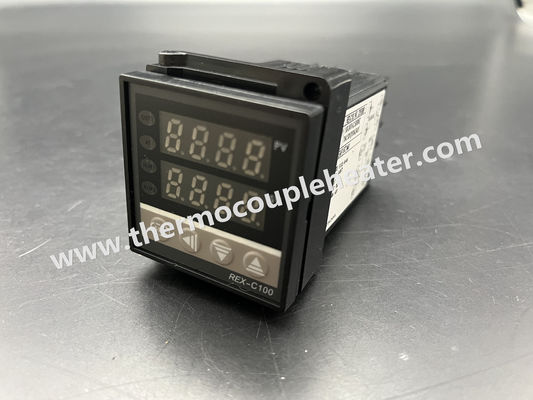

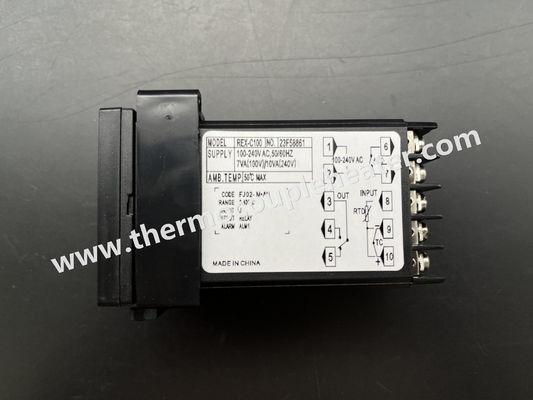

Controlador de temperatura C100 de REX Series PID 48x48

Controlador de temperatura C100 de REX Series PID 48x48

1. Descrição geral:

O controlador de temperatura do PID da série de REX é adota o microcomputador especial que ajusta o medidor que emprega o poder de comutação e tecnologia da montagem da superfície (SMT), consequentemente, o controlador é bastante esperta e segura. Suas funções especiais como o auto diagnóstico, o auto ajuste e o controle inteligente. Pode ser usado extensamente na exposição e no controle do parâmetro da temperatura, da pressão, do fluxo, e do nível líquido.

2. Índice técnico principal:

1) Entrada:
O par termoelétrico (TC), temperatura da resistência detecta (a RTD)
Sinais padrão da corrente e da tensão.

2) Exposição:
Valor do processo (picovolt), valor de ajuste (SV): - 1999~+1999
Ajuste do alarme da saída (OUT1, OUT2) auto (ALM1, ALM2) (EM)
Exposição: Diodo emissor de luz

3) Maneira do controle
Controle de (1).PID (incluir DE LIGAR/DESLIGAR, posição PID e PID contínuo)
(2).Auto que ajusta o controle

4) Precisão
Precisão da medida: ±0.5%FS
Erro da compensação do terminal frio: ±2℃ (altere dentro de 0~50℃ por macio)
Definição: 14bit. Samplingperiod: 0.5Sec.

5) Ajustando a escala:
Valor de ajuste (SV): a mesma escala com picovolt
Faixa proporcional (P): 0~full variam (o controle DE LIGAR/DESLIGAR quando ajustado a 0)
IntegrationTime (I): 0~3600Sec (nenhuma ação integral quando ajustado a 0)
Tempo derivado (D): 0~3600Sec (nenhuma ação derivada quando ajustado a 0)
Período proporcional: 1~100Sec
-fora na largura hysteretic do laço da saída do controle: 1~100℃ (ou outras unidades do picovolt)

6) Saída do controle
(1) saída da moeda: C.C. 0~10Ma, 4~20mA (saída<500> da tensão de RL (2): C.C. 0-5V, 1-5V (RL>10K)
saída do relé (de 3): Capacidade de contato: 250V C.A. 3A (carga resistive)
saída do impulso da tensão (de 4): 0-12V (aplicável para o relé de circuito integrado SSR)
saída do retificador controlado de silicone (de 5) (SCR): zero-cruz que provoca ou provocação do fase-deslocamento (carga resistive)
(6) saída de alarme da função: 2 grupos da saída no máximo, 12 modos
Capacidade de contato da saída: 250V C.A. 3A

7) Outros parâmetros
(1) resistência de isolação: >50MΩ (C.C. 500V)
força da isolação (de 2): 1500V AC/min
consumo de potência (de 3):<10v> ambiente do serviço (de 4): 0~50℃, 30~85RH, nenhum gás corrosivo
(5) pesos: abt.0.5Kg (tipo C900)

3. Esboço, montagem, perfuração
