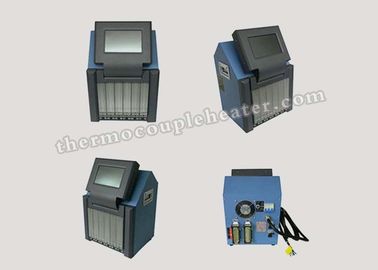

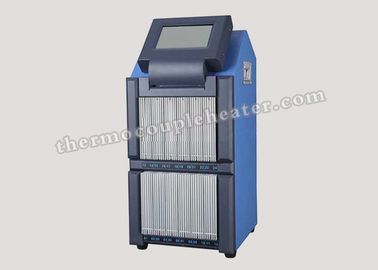

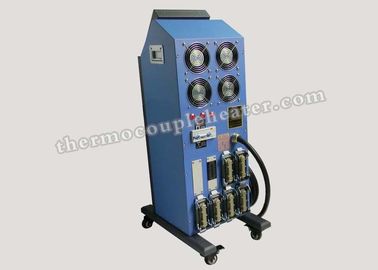

K / Controlador de temperatura do tela táctil de J para o sistema quente do corredor
1. Descrição
O controlador de temperatura do tela táctil para a oferta quente do sistema do corredor da máquina plástica da injeção personalizou o número de zonas e de fatoras de formulários de controle.
Este controlador é ideal para máquinas de molde regulares sem capacidade sequencial da suficiência. Permite que os operadores programem o controlador que concorda suas necessidades específicas do molde. Cada zona de controle pode ser programada para a injeção tempo-baseada e/ou volume-baseada. Os bocais para cada zona de controle podem graficamente ser mostrados na visualização ótica de tela táctil.
O tempo do começo da injeção à extremidade de embalagem (injeção mais o tempo da embalagem) é incorporado no temporizador próximo para comutar todas as válvulas. Os tempos próximos do indivíduo estão igualmente disponíveis.
12 zonas de /24 /36 /48 estão disponíveis
2. Especificações:
|
Temperatura ambiental:
|
32°F a 131°F (0°C a 55°C)
|
|
Humidade relativa:
|
10%-95%
|
|
Temperatura da entrega:
|
-40°F a 158°F (- 40°C a 70°C)
|
|
Fonte de alimentação
|
AC185V-245V, 50/60HZ
|
|
C do t:
|
J/K
|
|
Unidade de temperatura:
|
°C/°F
|
|
Espaço do controle de temperatura:
|
45°C a 550°C
|
|
Precisão do teste da temperatura
|
+3%
|
|
Repita a medida da precisão da temperatura:
|
+0,1%
|
|
Repita a medida da precisão da temperatura:
|
+0,5%
|
|
Compensação refrigerando do T/C:
|
Seguimento dinâmico
|
|
O ruído contém:
|
rejeção de modo comum ratio>100DB,
|
|
Frequência da amostra
|
10HZ (100mS)
|
|
Uma carga do ponto:
|
15A
|
|
F1, F2, F3, F4:
|
250V-15A (fusível especial)
|
Comparações do período de ajuste da tabela 1
|
|
Primeiro ciclo
|
Segundo ciclo
|
Terceiro ciclo
|
|
Tipo
|
Grupo
|
Medido
(Elevação)
|
Medido (ponto baixo)
|
período
|
Medido (elevação)
|
Medido (ponto baixo)
|
período
|
Medido (elevação)
|
Medido (ponto baixo)
|
período
|
|
MASTIP
|
℃ 200
|
213,6
|
192,7
|
8 ″ do ′ 00
|
201,2
|
196
|
8 ″ do ′ 20
|
200
|
196,7
|
3 ″ do ′ 44
|
|
Os nossos
|
℃ 200
|
205,2
|
199,9
|
1 ″ do ′ 38
|
201,8
|
200,5
|
2 ″ do ′ 36
|
201
|
200,5
|
2 ″ do ′ 45
|
|
MASTIP
|
℃ 230
|
236,5
|
220,1
|
4 ″ do ′ 22
|
230,3
|
226,3
|
3 ″ do ′ 36
|
227,8
|
227,1
|
3 ″ do ′ 40
|
|
Os nossos
|
℃ 230
|
233,5
|
228,7
|
1 ″ do ′ 30
|
231,1
|
229,2
|
2 ″ do ′ 14
|
230,5
|
229,4
|
1 ″ do ′ 41
|
|
MASTIP
|
℃ 260
|
272
|
255,7
|
5 ″ do ′ 05
|
260,7
|
256,3
|
4 ″ do ′ 09
|
259,9
|
256,4
|
4 ″ do ′ 00
|
|
Os nossos
|
℃ 260
|
263
|
257,9
|
1 ″ do ′ 43
|
260,6
|
258,2
|
1 ″ do ′ 22
|
260
|
258,6
|
1 ″ do ′ 30
|
Tabela 2
|
Grupo
|
Tipo
|
Primeiro ciclo
|
Segundo ciclo
|
Terceiro ciclo
|
|
Medido (ponto baixo)
|
Medido (elevação)
|
Medido (ponto baixo)
|
Medido (elevação)
|
Medido (ponto baixo)
|
Medido (elevação)
|
|
200℃
|
DME
|
195
|
204
|
196,1
|
203,8
|
195,5
|
204
|
|
MASTIP
|
196
|
201,2
|
196,7
|
200,4
|
197,3
|
199,7
|
|
Os nossos
|
200,5
|
201,8
|
200,5
|
201
|
200
|
200,9
|
|
Grupo
|
Tipo
|
Primeiro ciclo
|
Segundo ciclo
|
Terceiro ciclo
|
|
Medido (ponto baixo)
|
Medido (elevação)
|
Medido (ponto baixo)
|
Medido (elevação)
|
Medido (ponto baixo)
|
Medido (elevação)
|
|
230℃
|
DME
|
228,3
|
231,3
|
228,7
|
229,6
|
228,6
|
229,4
|
|
MASTIP
|
226,3
|
230,3
|
227,1
|
227,8
|
227,5
|
231,3
|
|
Os nossos
|
229,2
|
231,1
|
229,4
|
230,5
|
229,6
|
230,2
|
|
Grupo
|
Tipo
|
Primeiro ciclo
|
Segundo ciclo
|
Terceiro ciclo
|
|
Medido (ponto baixo)
|
Medido (elevação)
|
Medido (ponto baixo)
|
Medido (elevação)
|
Medido (ponto baixo)
|
Medido (elevação)
|
|
260℃
|
DME
|
254,1
|
263,5
|
254,6
|
262,4
|
255,6
|
262,6
|
|
MASTIP
|
256,3
|
260,7
|
256,4
|
259,9
|
257
|
257,7
|
|
Os nossos
|
258,6
|
260,6
|
258,6
|
260
|
258,7
|
259,6
|
3. Aplicações:
Este tipo do controlador podia automóvel introduzir a todos os modelos do aquecimento e extremamente melhorar a capacidade de trabalho
O anel interno e exterior a dinâmico seguindo a temperatura ambiental impede eficazmente a influência da temperatura ambiental durante a medida.
A compensação fria com o termostato do anel exterior faz à medida de controle mais precisão com da remoção da influência ambiental dinamicamente. O controlador pode fácil detectar ao T/C invertido ou ao T/C aberto, e será operado de acordo com a informação de erro e o modo de controle quando detectado os problemas.
a. Alarmes do desvio da temperatura
b. transferência do Não-toque
c. Monitor atual do calefator
d. Função macia do começo
e. Modo de saída manual
f. Indicador de erro total, fácil encontrar a razão do erro
g. Módulo de saída que avalia 15A pelo ponto
4. Vantagens competitivas:
1. Precisão alta
2. Reação rápida
3. 12 zonas de /24 /36 /48 estão disponíveis
4. O controlador de temperatura do tela táctil para a oferta quente do sistema do corredor da máquina plástica da injeção personalizou o número 5. de zonas e de fatoras de formulários de controle.
6. Este controlador é ideal para máquinas de molde regulares sem capacidade sequencial da suficiência. Permite que 8. operadores programem o controlador que concorda suas necessidades específicas do molde. Cada zona de controle pode ser programada para a injeção tempo-baseada e/ou volume-baseada. Os bocais para cada zona de controle podem graficamente ser mostrados na visualização ótica de tela táctil.
7. O tempo do começo da injeção à extremidade de embalagem (injeção mais o tempo da embalagem) é incorporado no temporizador próximo para comutar todas as válvulas. Os tempos próximos do indivíduo estão igualmente disponíveis.
12 zonas de /24 /36 /48 estão disponíveis
