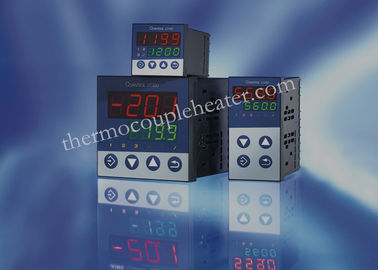

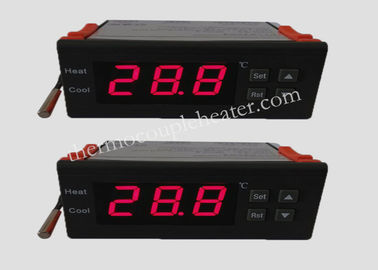

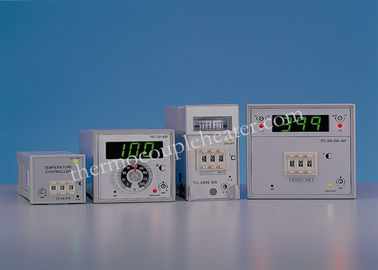

Controlador de temperatura para o processo moldando do sistema de aquecimento
1. Descrição:
1. Auto ajustamento do PID, dois processos do controle do PID, com duas saídas individuais.
2. Multi entrada da escala (TC, RTD, milivolt), cada definição de 14 BOCADOS.
3. Saída do relé, movimentação de SSR, 4~20mA variável por um módulo.
4. Alarme de três pontos, com 19 modos do alarme.
5. Memória permanente.
6. Função do autodiagnóstico.
7. O circuito zero e auto do automóvel do período mantem a boa precisão.
8. Tensão ar livre de C.A. 85V~265V.
9. Função de fechamento dos dados.
10. A entrada 2 pode ser usada em SV remota.
11. Saída opcional do transmissor.
12. Com controle da porcentagem da saída, se o sensor quebrado o controlador converte automaticamente à operação manual a ser controlada pelo poder de aquecimento com porcentagem da saída.
13. Corrente com a 1 rampa e a 1 peúga disponíveis ou os 2 testes padrões cada 8 segmentos que programam o procedimento.
RS232 ou RS485 estão disponível para a monitoração remota.
2. Especificações:
|
Fonte de alimentação
|
AC85~265V, 50/60Hz
|
|
Precisão
|
±0.5%F.S.
|
|
Sinal de entrada
|
1. Par termoeléctrico (K, E, J, N, T, B, S);
2. RTD (Pt100, Pt1000, Cu50, Cu100);
3. Atual (DC.0~20mA, DC.4~20mA);
4. Tensão (DC.0~250mV, DC.0~10V);
5. Resistor (0~80Ω, 0~400Ω).
|
|
Controle a saída
|
6. Contato de relé, AC250V/3A;
7. Movimentação de SSR (pulso de tensão);
8. Movimentação do SCR (zero-cruzamento);
9. DC.4~20mA, DC.0~10V.
|
|
Modo do alarme
|
Absolute, desvio, escala
|
|
Uma comunicação (opcional)
|
RS485
|
|
Saída auxiliar
|
movimentação da Micro-impressora, feedback de DC24V
|
|
Tamanho do painel (milímetros)
|
48*48,72*72,48*96,96*96,160*80
|
3. Aplicações:
Alarmes do desvio da temperatura
transferência do Não-toque
Monitor atual do calefator
Função macia do começo
Modo de saída manual
Indicador de erro total, fácil encontrar a razão do erro
Módulo de saída que avalia 15A pelo ponto
4. Vantagens:
Comparações do período de ajuste
|
|
Primeiro ciclo
|
Segundo ciclo
|
Terceiro ciclo
|
|
Tipo
|
Grupo
|
Medido
(Elevação)
|
Medido (ponto baixo)
|
período
|
Medido (elevação)
|
Medido (ponto baixo)
|
período
|
Medido (elevação)
|
Medido (ponto baixo)
|
período
|
|
MASTIP
|
℃ 200
|
213,6
|
192,7
|
8 ″ do ′ 00
|
201,2
|
196
|
8 ″ do ′ 20
|
200
|
196,7
|
3 ″ do ′ 44
|
|
Os nossos
|
℃ 200
|
205,2
|
199,9
|
1 ″ do ′ 38
|
201,8
|
200,5
|
2 ″ do ′ 36
|
201
|
200,5
|
2 ″ do ′ 45
|
|
MASTIP
|
℃ 230
|
236,5
|
220,1
|
4 ″ do ′ 22
|
230,3
|
226,3
|
3 ″ do ′ 36
|
227,8
|
227,1
|
3 ″ do ′ 40
|
|
Os nossos
|
℃ 230
|
233,5
|
228,7
|
1 ″ do ′ 30
|
231,1
|
229,2
|
2 ″ do ′ 14
|
230,5
|
229,4
|
1 ″ do ′ 41
|
|
MASTIP
|
℃ 260
|
272
|
255,7
|
5 ″ do ′ 05
|
260,7
|
256,3
|
4 ″ do ′ 09
|
259,9
|
256,4
|
4 ″ do ′ 00
|
|
Os nossos
|
℃ 260
|
263
|
257,9
|
1 ″ do ′ 43
|
260,6
|
258,2
|
1 ″ do ′ 22
|
260
|
258,6
|
1 ″ do ′ 30
|
